LDO U-Reg +5V 1,5A TO220
Varenummer:
82-018
Varekode:
LM1086IT-5,0/NOPB
Vægt:
0 g
Lagerstatus:
Ikke på lager
| Udgangsspænding | 5 V |
| Udgangstype | Fast |

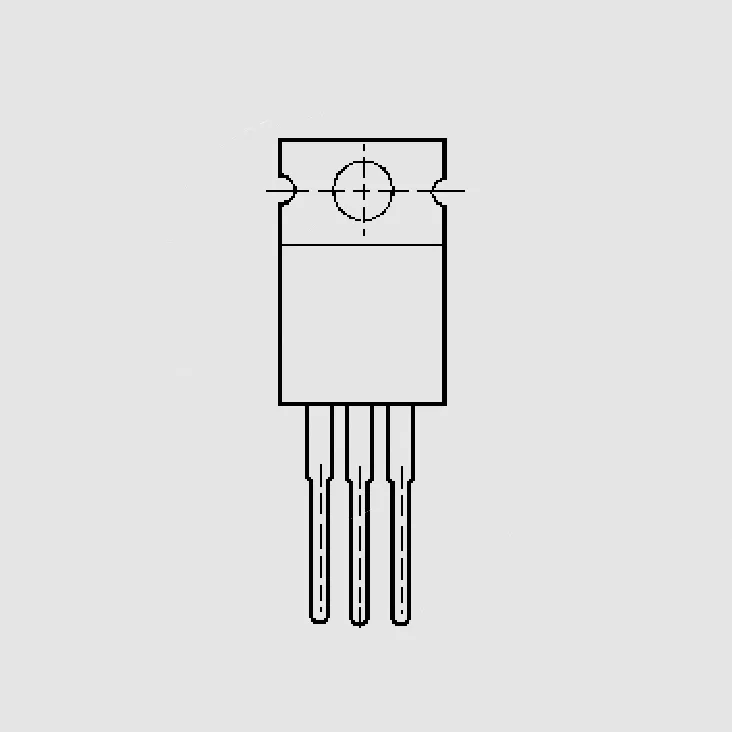

| Kapslingstype | TO-220 |
| Udgangsstrøm maks. | 1.5A |
| Monteringstype | Hulmontering |
| Indgangsspænding min. | 2,6 V |
| Indgangsspænding maks. | 30 V |
| Benantal | 3 |
| Antal udgange | 1 |
| Polaritet | Positiv |
| Driftstemperatur min. | -40 °C |
| Driftstemperatur maks. | +125 °C |
| Bredde | 4.7mm |
| Belastningsregulering | 0,1 % |
| Dimensioner | 10.16 x 4.7 x 8.89mm |
| Længde | 10.16mm |
| Linieregulering | 0,015 % |
| Højde | 8.89mm |
Lineære spændingsregulatorer med LDO (lav dropout), 1,5 A, LM1086 serien, Texas Instruments
Strømbegrænsning og termisk beskyttelse
Lineære LDO-spændingsregulatorer (low dropout), Texas Instruments
Low dropout eller LDO er en lineær spændingsregulator. Vi har et bredt udvalg af lineære regulatorer. LDO-regulatoren kan fungere med en lille differentialespænding fra indgang til udgang. LDO spændingsregulatorer kan tilbyde hurtig reaktion på transienter, bredt område for indgangsspænding, lav hvilestrøm og lav støj med høj PSRR.
The LM1086IT-5.0/NOPB is a 5V fixed output low-dropout (LDO) Linear Regulator with a maximum dropout of 1.5V at 1.5A of load current. The device circuit includes a zener trimmed bandgap reference, current limiting and thermal shutdown. The topology is basically that of the LM317 except for the pass transistor. Instead of a Darlington NPN with its two diode voltage drop, the LM1086 uses a single NPN. This results in a lower dropout voltage. The structure of the pass transistor is also known as a quasi LDO. The advantage of a quasi LDO over a PNP LDO is its inherently lower quiescent current.
Stregkode:
82018
Intern reference:
82018
Varekode:
LM1086IT-5,0/NOPB
