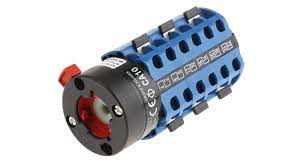

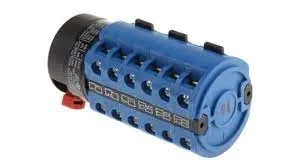

6-pol afbryder 1/2 20A 690V
Varenummer:
144-035
Varekode:
CA10 A372
Vægt:
260 g
Lagerstatus:
Ikke på lager
Overholder IEC 60947, EN 60947
UL og CSA godkendt
En serie populære omskiftere
Afskærmede terminaler, IP20 tæthedsgrad
Åbne skrueterminaler - klar til kabeltilslutning
60 graders arbejdsvinkel mellem stillingerne
Sølvfarvet skilt med sort tekst
| Technical Specification | ||||||
| Series | CA10 | CA20 | CA25 | CAD11 | CHR10 | CG8 |
| Insulation Voltage U, | 690V | 690V | 690V | 600 | 690 | 690 |
| Thermal Current lth | 20A | 25A | 32A | 6A | 20A | 20A |
| Motor Rating AC-23A | 7.5kW | 11kW | 15kW | - | 7.5kW | 7.5kW |
| Motor Rating AC-3 | 5.5kW | 7.5kW | 11kW | - | 5.5kW | 5.5kW |
| Switching Angle | 60° | |||||
| Dims. (mm) | 48 x 48mm | |||||
| Ambient temp. of stages | 55°C during 24 hours with peaks up to 60°C at 100% load | |||||
| Protection | IP20 | |||||
| Legend Plate | Silver with black text | |||||
| Standards | IEC 947, EN 60947 | |||||
| CA10, CA20, CA25 & CAD11 Series | Open finger proof terminals accessible from the side to facilitate wiring. Captive plus-minus screws | |||||
| CHR10 Series | For connection with ring type terminals. Open finger-proof terminals accessible while switch is being installed. Captive plus-minus screws located 90° apart from the terminal direction allowing for connection of wires without any interference with the terminal screws. | |||||
| CG8 Series | Open finger-proof terminals accessible while the switch is installed. Captive plus-minus screws. Due to the arrangement of the terminals it is possible to install switches closely, side by side or to mount them directly at the cable trays | |||||
| Type CA10, CA20 & CA25 | Type CAD11 | Type CHR10 | Type CG8 |
| 20 A/25 A/32 A. Forsølvede, dobbeltbrydende kontakter. Adgang til terminalskruer fra omskifterens side. | Forgyldte "cross-wire" kontakter med "H" broomskifter til omskiftning ved ekstra lave spændinger og strømme. Nominelle data fremgår af de tekniske specifikationer. | 20 A. Forsølvede, dobbeltbrydende kontakter. Adgang til terminalskruer fra omskifterens bagside. | 20 A. Forsølvede, dobbeltbrydende kontakter. Adgang til terminalskruer fra omskifterens bagside. |
| CA10 | CA20 | CA25 | ||
| CG8 | ||||
| CHR10 | ||||
| Nominel spænding Ue | 690 | 690 | 690 | |
| Nominel termisk strøm lth | 20 A | 25 A | 32 A | |
| Nominel driftstrøm le:- | ||||
| AC21A | 20 A | 25 A | 32 A | |
| AC15 | 220-240 V | 5 A | 8 A | 12 A |
| 380-440 V | 4 A | 5 A | 6 A | |
| Nominel drifteffekt:- | ||||
| AC3 3 faser, | 220-240 V | 3 kW | 4 kW | 5,5 kW |
| 380-440 V | 5,5 kW | 7,5 kW | 11 kW | |
| 1 fase, | 220-240 V | 2,2 kW | 3 kW | 4 kW |
| Max. sikringsstørrelse (gl) | >25 A | 35 A | 35 A | |
| >CAD11 | ||||
| Nominel spænding Ue | 600 | |||
| Nominel termisk strøm lth | 6 A | |||
| Nominel driftstrøm le:- | ||||
| AC21A | 1 V/6 V | 6 A/3 A | ||
| 12 V/24 V | 2 A/1 A | |||
| 48 V/110 V | 0,8 A/0,4 A | |||
| 220 V/400 V | 0,2 A/0,13 A | |||
| 440 V/500 V | 0,1 A/0,08 A | |||
| 600 V | 0,05 A | |||
| Min. spænding | 0,03 V | |||
| Min. strøm | 0,03 V/1 V/6 V | 5 mA/1 mA.0,1 mA | ||
| Max. sikringsstørrelse, flink (F) 6,3 A | 6,3 A | |||
| Temp. område for omg. luft, alle typer: | -5 til +55°C |
| Kontaktkonfiguration | 6 slutte/8 bryde, 6P |
| Kontaktkonfiguration | 6 slutte/8 bryde, 6P |
| Maks. strøm | 20 A |
| Spænding maks. | 690 V |
| Antal positioner | 2 |
| Koblingsvinkel | 60° |
| Længde | 48mm |
| Bredde | 48mm |
| Aktuator type | Rotary Knob |
Datablad
Stregkode:
222-5790
Intern reference:
144035
Varekode:
CA10 A372
