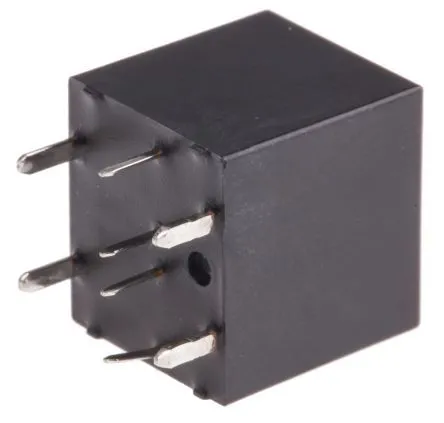

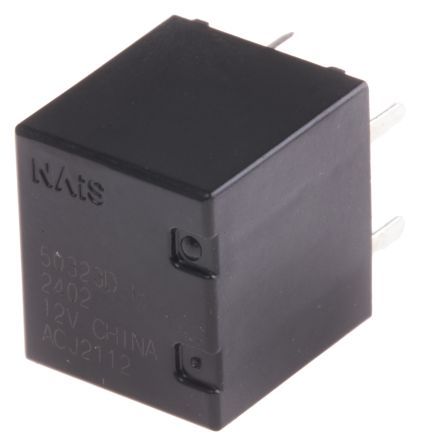

High Current Relay DPDT 20A 12V 180R
Panasonic ACJ-serien af printkortrelæer til brug i biler
Disse superminiatureprintkort til brug i biler er ideelle til miniaturisering af effektrelæ og har cadmiumfri kontakter og blyfri lodning, som beskytter miljøet. Typiske anvendelser for disse miniaturerelæer til brug i biler omfatter batteridrevne vinduer, automatiske dørlåse, eldrevet spejle, batteridrevne soltage, batteridrevne sæder, løfteporte og smarte J/B-relaterede produkter.
Egenskaber og fordele
Ekstremt kompakt, den mindste i sin klasse
Nominel spolespænding 12 V DC
Maksimal strømstyrke 20 A i 1 time, 30 A i 2 minutter
Nominel driftseffekt 640 → 840 mW
Typiske anvendelser: Elvinduer, automatiske dørlåse, batteridrevne sæder
| Spolespænding | 12 V dc | |
| Kontaktkonfiguration | 2-polet skifte | |
| Omkoblingsstrøm | 20 A | |
| Monteringstype | Printmontering | |
| Tilslutningstype | Hulmontering | |
| Spolemodstand | 180 Ω | |
| Maks. kontaktspænding DC | 14V dc | |
| Anvendelse | Automotiv | |
| Længde | 12.2mm | |
| Dybde | 13.7mm | |
| Højde | 13.5mm | |
| Dimensioner | 12.2 x 13.7 x 13.5mm | |
| Driftstemperaturområde | -40 → +85°C | |
| Isolation mellem spole og kontakt | 500V rms | |
| Maks. driftstemperatur | +85°C | |
| Særlige egenskaber | Forseglet | |
| Spoleeffekt | 800mW | |
| Levetid | 10.000.000 (mekaniske) isætninger/udtagninger, 100.000 (elektriske) isætninger/udtagninger | |
| Kontaktmateriale | Sølvlegering | |
| Min. driftstemperatur | -40°C |
Stregkode:
699-5715
Intern reference:
141214
Varekode:
ACJ1221
