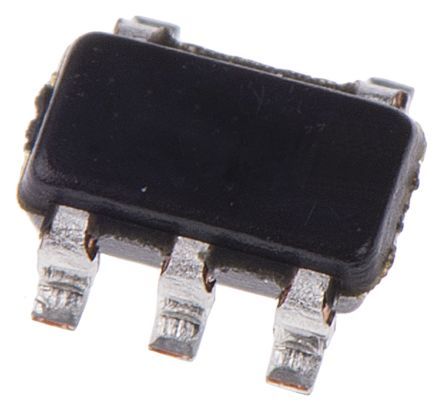

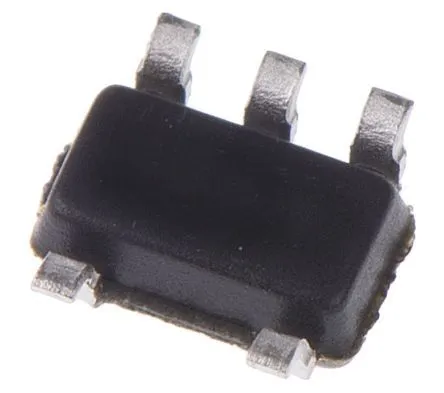

Comparator 3,5V SOT-23
- 10nA Low input bias current
- 200pA Low input offset current
- 4mV VOS low ensured
- Propagation delay 880ns (20mV overdrive)
- Input common mode voltage range 0.1V beyond rails
- Green product and no Sb/Br
LMV-serien af lavspændingskomparatorer
Komparatorer, Texas Instruments
Texas Instruments' sortiment af spændingskomparatorer omfatter ikke kun konventionelle 1-, 2- og 4x komparatorhuse men også vindue komparatorer og over- og underspænding supervisorer.
Selvom komparatorer og operationsforstærkere overfladisk ligner hinanden, er deres praktisk anvendelser meget forskellige. Operationsforstærkere er beregnet til lineær funktion ledsaget af passende feedback, hvorimod komparatorer er skræddersyet til hurtig skiftning og anvendes generelt i åben sløjfe tilstand. Dedikerede spændingskomparatorer har betydeligt kortere signalforsinkelser og har under mættede forhold hurtigere reaktionstider. De fleste komparatorer er også mere tolerante over for stor dæmpning i diffential-mode indgangsspændinger, og mange har åbne kollektor-udgange med mulighed for parallel drift med andre enheder.
| Komparator type | Lav effekt | |
| Monteringstype | Overflademontering | |
| Kapslingstype | SOT-23 | |
| Strømforsyningstype | Single | |
| Udgangstype | Åben drain | |
| Antal kanaler per chip | 1 | |
| Benantal | 5 | |
| Forsyningsspænding enkelt typisk | 3, 5 V | |
| Dimensioner | 2.92 x 1.6 x 1.02mm | |
| Længde | 2.92mm | |
| Bredde | 1.6mm | |
| Højde | 1.02mm | |
| CMRR typisk | 78dB | |
| PSRR typisk | 80dB | |
| Driftstemperatur maks. | +85 °C | |
| Driftstemperatur min. | -40 °C |
Stregkode:
651-1708
Intern reference:
140662
Varekode:
LMV7275MF/NOPB
