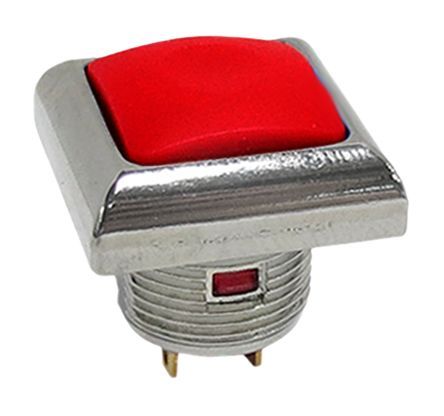

Tryktast 1-pol OFF/(ON) NO Rød tast MED LYS
Sub-miniature trykknap-omskifter, kvadratisk
Disse trykknapomskiftere er designet til brug inden for en bred vifte af opgaver og miljøer med et temperaturområde på -30 til +85 °C og er IP7-normeret (overside). De er 1-polet single-throw med en skiftefunktion med øjeblikkelig frakobling. De er panelmonterede, og hver enhed er forsynet med en M12 møtrik, låseskive og stænktæt O-ring.
Elektrisk levetid: 500.000 slutte- og brydeoperationer ved fuld belastning
Mekanisk levetid: min. 1.000.000 isætninger/udtagninger (uden belastning)
Betjeningskraft: 2 N-5 N maks.
Forseglet i henhold til IP67 (overside)
Kontaktterminaler: guld over forsølvet
Paneludskæring: 13,6 mm
Kvadratisk knap
| Omskifterfunktion | Momentan, Sluk | |
| Kontaktkonfiguration | 1-polet single-throw | |
| Monteringstype | Kvadratisk med gevind | |
| Tavleudskæring størrelse | 13.6 (Dia.)mm | |
| Tavleudskæring diameter | 13.6mm | |
| Kontakt-mærkestrøm | 200 mA ved 50 V dc, 500 mA ved 32 V ac | |
| Kontakt AC-mærkespænding | 250V | |
| DC mærkespænding for kontakt | 50V | |
| Mærkespænding | 50 V dc @ 200 mA, 250 V ac @ 200 mA | |
| Belyst | Ja | |
| Aktuator farve | Rød | |
| LED farve | Gul | |
| Driftstemperaturområde | -30 → +85°C | |
| Aktuator type | Kappe | |
| IP-kode | IP67 | |
| Kontaktmateriale | Guld over sølv | |
| Husfarve | Krom | |
| Terminaltype | Solder Lug | |
| Standarder overholdes | IEC 60629 2001, Overholder RoHS, PB blyfri | |
| Board Level Components | Y | |
| Maks. driftstemperatur | +85°C | |
| Aktuatorform | Kvadratisk | |
| Min. driftstemperatur | -30°C |
