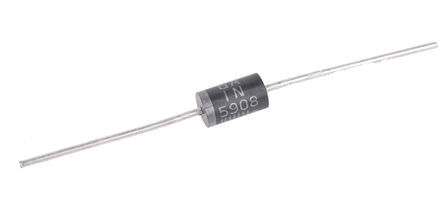

TVS Diode Unip 1500W 12V DO-201 (1N7376G)
Mosorb™ 1500 W zener transientspændingsundertrykker (1-vejs)
Mosorb-enheder er designet til at beskytte spændingsfølsomme komponenter mod højspændingstransienter eller transienter med høj energi. De har god klemmekapacitet, høj stødstrømskapacitet, lav zener-impedans og hurtig responstid.
Spidseffekt på 1500 watt ved 1 ms
ESD nominering af Class 3 (>16 kV) pr. Human Body Model
Maksimal klemspænding ved spidsimpulsstrøm
Lav lækstrøm UL 497B for beskyttelse af isolerede sløjfekredsløb
Reaktionstid er typisk
Transientspændingsundertrykkere, ON Semiconductor
| Antal elementer per chip | 1 | |
| Benantal | 2 | |
| Breakdown-spænding min. | 14.1V | |
| Clamping spænding maks. | 16.7V | |
| Diameter | 5.3mm | |
| Dimensioner | 5.3 (Dia.) x 9.5mm | |
| Diode-konfiguration | Enkelt | |
| Driftstemperatur maks. | +175 °C | |
| Driftstemperatur min. | -55 °C | |
| Impulseffektafsættelse spidsværdi | 1500W | |
| Impulsstrøm spidsværdi maks. | 70A | |
| Kapslingstype | Case1.5KE | |
| Lækstrøm i spærreretning maks. | 2µA | |
| Længde | 9.5mm | |
| Monteringstype | Hulmontering | |
| Retningstype | Tovejs | |
| Stand-off spænding i spærretilstand maks. | 12V | |
| Teststrøm | 1mA |
Stregkode:
138443
Intern reference:
138443
Varekode:
ICTE-12
