Syncronmodulator DIL16

Aufbau/Content: IC (__ Trans., __ Widerst., __ Dioden);

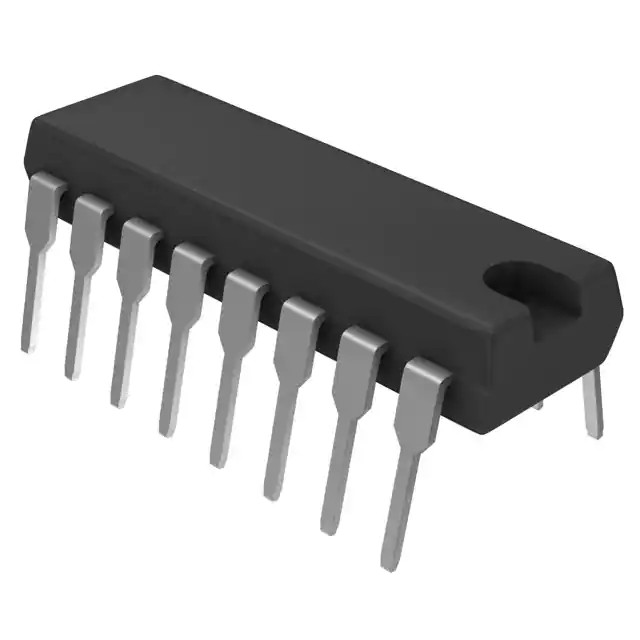

Form/Case: DIP-16;
Applikation/Type:SYNCHRONDEMODULATOR - KOMBINATION für PAL-Farbfernsehempfänger
mit 8,8 MHz-Farbhilfsträger-Oszillator mit Teilerstufe zur Erzeugung der beiden 4,4 MHz-Referenzsignale
Schaltung zur Gewinnung der Farbartsignal-Regelspannung und einer Referenzspannung
Schaltung zur Erzeugung des Farbabschalt- und Identifikationssignals
Farbabschalt-Verzögerung
zwei Synchron-Demodulatoren für das (B-Y)- und (R-Y)-Signal
Matrix für das (G-Y)-Signal
PAL-Flipflop und PAL-Umschalter
Rücklauf-Austastung in den Synchron-Demodulatoren.
Daten/electr.data: Ub max: 14 V; Ip: 40 mA; Ptot: 600 mW, t op: -20...+60 °C.
Similar: SN76322[N] (Texas Instruments) -
