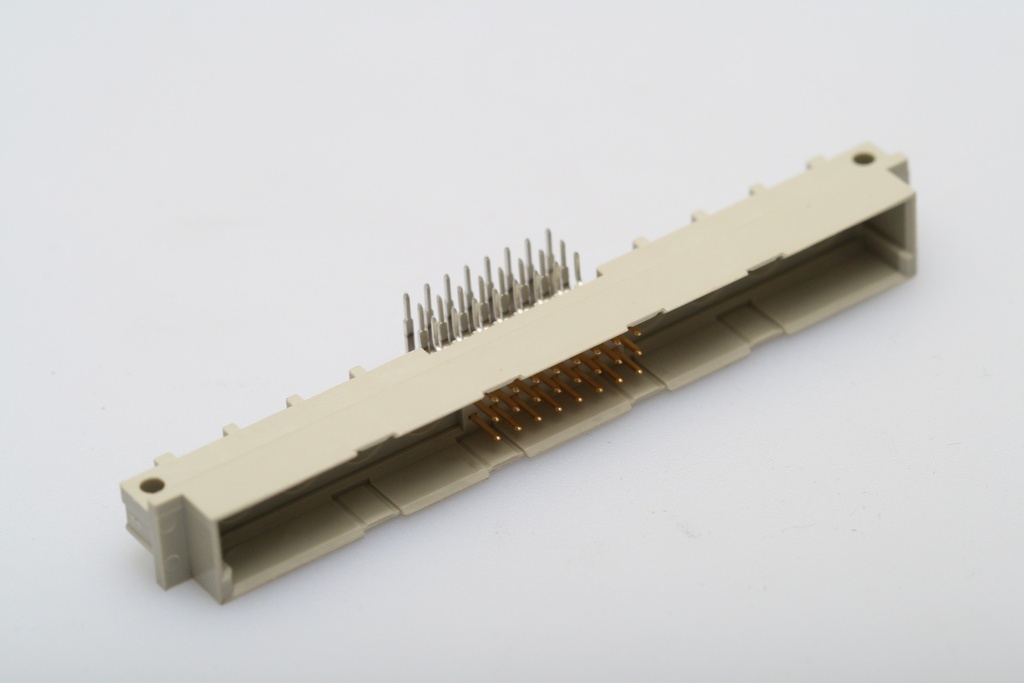

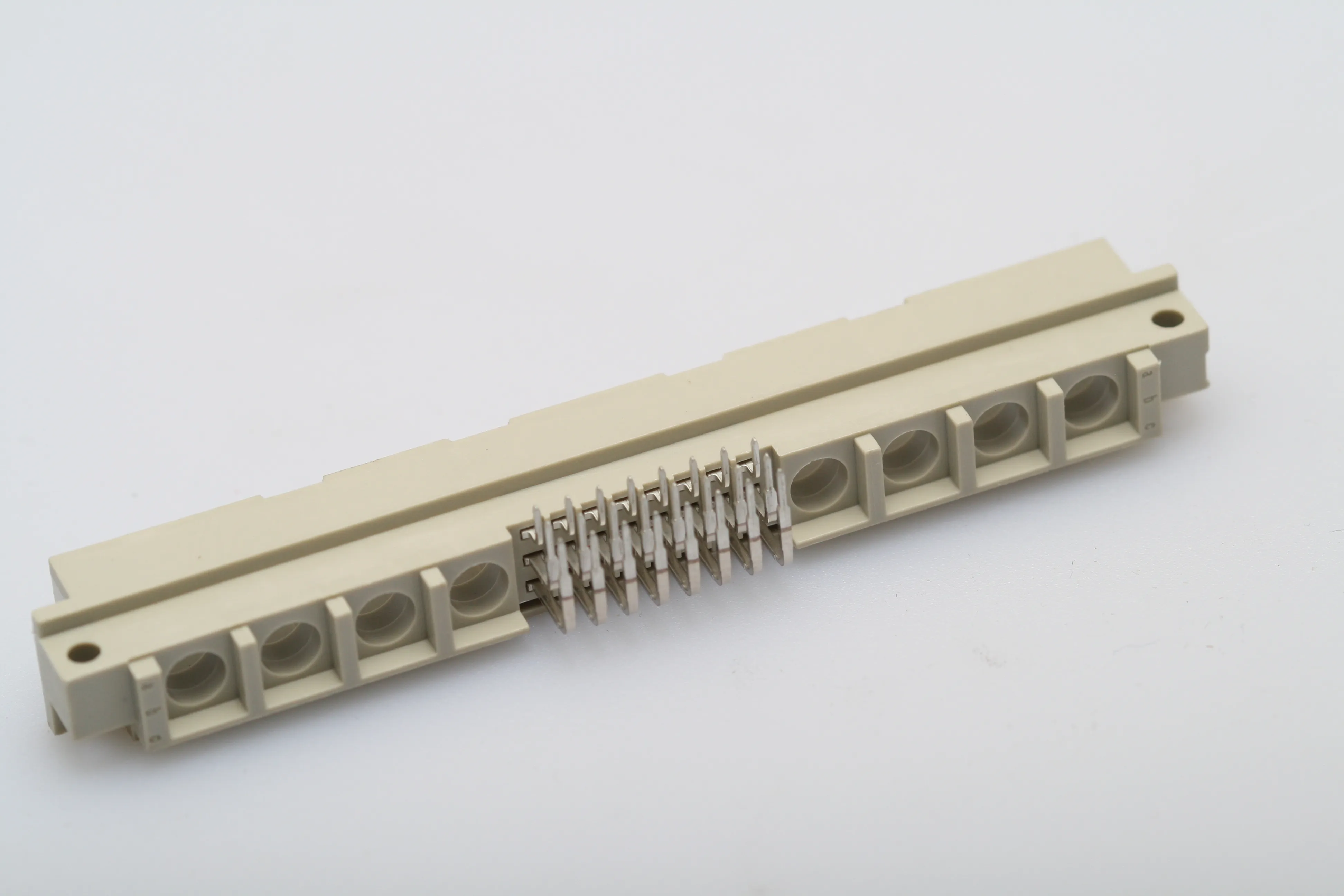

Male A+B+C Pitch2,54 24+8-Pole Angled PCB
| Antal kontakter | 8Power/24Signal |
| Husmateriale | Polybutylen-terefthalat |
| Husorientering | Retvinklet |
| Kontaktbelægning | Guld på nikkel |
| Kontaktmateriale | Kobberlegering |
| Køn | M |
| Maks. driftstemperatur | 125°C |
| Min. driftstemperatur | -55°C |
| Montering | Hulmontering |
| Produktets dybde | 17.58mm |
| Produktets højde | 11.1mm |
| Produktets længde | 94mm |
| Tilslutningsmetode | Lodde |
| Type | DIN 41612 |
Type M (ERNI serie)
Type M
Denne hybridkonnektor svarer til type M til DIN 41612. Som med signalkontakter til 4 A er det muligt at installere kontakter til stor strømstyrke til 40 A. Dette udvider anvendelsesmulighederne for disse konnektorer, så de nu også omfatter telekommunikation og datateknologi. Multipoint stikket og stikkonnektorerne passer til 2, 4, 6 eller 8 specialkontakter, som alle placeres inden for en 2,54 mm deling. Kodning. Det er muligt at kode konnektoren. Dette forhindrer forkert stikforbindelse og efterfølgende ødelæggelse af følsomme elektroniske komponenter på grund af overbelastning. Kontakter. Specialkontakterne af berylliumkobber kan anvendes uden hjælpemidler i de tilgængelige huller. Godkendelser: UL, VG, CSA, CECC 75101-801
Standards
DIN 41612, kvalitetsklasse 2 (udkast) og IEC 603-2
Stregkode:
186-8611
Intern reference:
120820
Varekode:
ERNI593818
