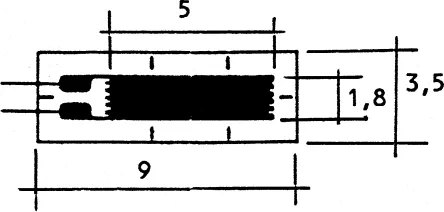

STRAIN GAUGE, 9,5 x 3,5mm.
| Bredde | 3.5mm |
| Driftstemperatur maks. | +80°C |
| Længde | 9.5mm |
| Min. driftstemperatur | -30°C |
| Målefaktor | 2.1 |
| Målelængde | 5mm |
| Målemodstand | 120Ω |
| Terminaltype | Fri ledningsende |
Strain gauge folier
En serie folie strain gauges til generel træk- og tryk belastningsanalyse.
Disse følere har en ubetydelig effekt på testobjektet men gør det muligt at måle både statisk og dynamisk belastning. Begge overflader på disse følere er lamineret til fuld beskyttelse af foliegitteret, der er en kobber/nikkel legering.
Alle følere er komplette med integrerede ledninger til enkel installation. Leveres i enkelte eller roset typer med temperaturkompensation for enten aluminium eller blødt stål.
Til formål, hvor punktmålinger eller måling på små komponenter ønskes, benyttes strain gauges i 2 mm længde, mens 5 mm følerne er ideelle til øvrige målinger.
| Følerlængde | 2 eller 5 mm | |
| Målelig belastning | 2 til 4% max. | |
| Temperaturområde | -30°C → +180°C | |
| Gauge modstand | 120 Ω± 0,5% | |
| Gauge faktor | 2,00 (nominel) | |
| Gauge faktor temperatur | ||
| koefficient | ±0,015%/°C | |
| Termisk | -30°C → 20°C ikke specificeret | |
| induceret fejl | 20°C → 160°C +2 micro strain/°C* | |
| 160°C → 180°C ±5 micro strain/°C* | ||
| Levetid | 105 reverseringer ved 1000 micro strain | |
| Foliemateriale | kobber/nikkel legering | |
| Basismateriale | polyamid | |
| Temperaturkompensation | ||
| Materiale | lineær ekspansionsfaktor | |
| Blødt stål | 10,8´10-6/°C | |
| Aluminium | 23,4´10-6/°C | |
| Dimensioner | 2 mm strain gauge L: 6 mm B: 2,5 mm 5 mm strain gauge L: 11 mm B: 4 mm |
|
| * 1 micro strain er lig med en udvidelse på 0,0001% | ||
Foil Strain Gauges
These gauges have laminated surfaces and integral leads and are suitable for measurement of both static and dynamic strain.
Fatigue life >10^6 reversals @ 1000μ Strain
Thermal induced output: ±2μ Strain per °C (20 → 160°C); ±5μ Strain per °C (160 → 180°C)
Linear expansion factor:10.8x10-6/°C (steel), 23.4x10-6/°C (aluminium)
Gauge resistance 120Ω
Stregkode:
632-168
Intern reference:
118078
Varekode:
N11MA512011
