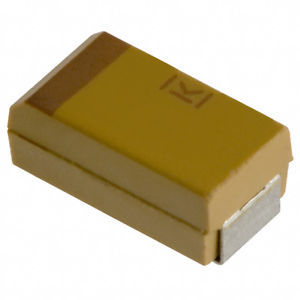

SMD Tantalum Capacitor 100uF 4V D

Varenummer:
115-293
Varekode:
CTUF100U04D
Vægt:
0 g
Lagerstatus:
Ikke på lager

kr 0,00 0.0 DKK kr 0,00 Inklusiv moms

kr 0,00 Inklusiv moms

Anmod os om en pris

v/10
Kr. 6,25
v/25
Kr. 4,38
v/100
Kr. 2,50
v/500
Kr. 1,25

Denne kombination eksistere ikke.

https://elektroniklavpris.odoo.com/web/image/product.template/45357/image_1920?unique=a5cf409 https://elektroniklavpris.odoo.com/web/image/product.template/45357/image_1920?unique=a5cf409



Features

• In accordance with EIA specifications
• 4 chip sizes
• For all general soldering procedures withstanding 260°C for 10s
Technical Specifications

Rated Voltage:
 See Table
Capacitance Tolerance:
 ±20%
Temperature Range:
 -55°C...+85°C1)
Climatic Category (IEC68-2):
 55/125/56
Leakage Current (Large Values Valid):
 0,01xCNxUN or 4μA
Dissipation Factor Tan d
0,1 to 1,0μF:
 4%
1,5 to 68μF:
 6%
C³100,0μF:
 8%
1) Up to 125°C with decreased operating voltage
Part Nr.
 C
 UN
 U125
 RESR
 Chip
  [μF]
 [V=]
 [V=]
 [W]
 Housing
CTUF0,1U35A 0,1
 35
 23
 24
 A
CTUF0,47U25A 0,47
 25
 16
 14
 A
CTUF1,0U16A 1,0
 16
 10
 20
 A
CTUF1,0U35A 1,0
 35
 23
 11
 A
CTUF1,0U35B 1,0
 35
 23
 11
 B
CTUF2,2U20B 2,2
 20
 13
 5,0
 B
CTUF2,2U25B 2,2
 25
 16
 4,5
 B
CTUF2,2U35B 2,2
 35
 23
 3,5
 B
CTUF2,2U35C 2,2
 35
 23
 3,5
 C
CTUF3,3U16B 3,3
 16
 10
 4,4
 B
CTUF3,3U20B 3,3
 20
 13
 3,0
 B
CTUF3,3U25B 3,3
 25
 17
 3,5
 B
CTUF3,3U35B 3,3
 35
 23
 3,5
 B
CTUF4,7U25C 4,7
 25
 16
 2,4
 C
CTUF4,7U35C 4,7
 35
 23
 1,5
 C
CTUF4,7U35D 4,7
 35
 23
 1,5
 D
CTUF6,8U35D 6,8
 35
 23
 1,3
 D
CTUF010U10B 10
 10
 6,3
 2,5
 B
CTUF010U16B 10
 16
 10
 2,8
 B
CTUF010U20B 10
 20
 10
 2,2
 B
CTUF010U20C 10
 20
 10
 2,2
 C
CTUF010U25C 10
 25
 17
 1,5
 C
CTUF010U35C 10
 35
 23
 1,6
 C
CTUF010U35D 10
 35
 23
 1,0
 D
CTUF022U6,3C 22
 6,3
 4
 2,2
 C
CTUF022U16C 22
 16
 10
 1,6
 C
CTUF022U20C 22
 20
 13
 1,2
 C
CTUF022U25D 22
 25
 16
 0,7
 D
CTUF022U35D 22
 35
 23
 0,7
 D
CTUF033U16D 33
 16
 10
 0,9
 D
CTUF033U20D 33
 20
 13
 0,8
 D
CTUF047U16D 47
 16
 10
 0,8
 D
CTUF047U20D 47
 20
 13
 0,7
 D
CTUF068U10D 68
 10
 7
 0,8
 D
CTUF068U16D 68
 16
 10
 0,7
 D
CTUF100U10D 100
 10
 7
 0,7
 D
CTUF100U16D 100
 16
 10
 0,7
 D
CTUF220U6,3D 220
 6,3
 4
 0,7
 D
CTUF220U10D 220
 10
 7
 0,5
 D
C = Capacitance, UN = Rated Current DC up to 85°C, U125 = Decreased Rated Voltage DC at Operating Temperature up to 125°C, RESR = Equivalent Series Resistance (100kHz)
Dimensions

Chip
 L
 W
 H
 P±0,3
 Tw±0,1
 Th Min.
  [mm]
 [mm]
 [mm]
 [mm]
 [mm]
 [mm]
A
 3,2±0,2
 1,6±0,2
 1,6±0,2
 0,8
 1,2
 0,7
B 3,5±0,2
 2,8±0,2
 1,9±0,2
 0,8
 2,2
 0,7
C 6,0±0,3
 3,2±0,3
 2,5±0,3
 1,3
 2,2
 1,0
D 7,3±0,3
 4,3±0,3
 2,8±0,3
 1,3
 2,4
 1,0

Labelling
Chip size A: polarity bar (+), operating voltage, capacitance (EIA code)
Chip size B,C,D: polarity band (+), rated voltage, capacitance in μF

Manufacturer
http://www.kemet.com
http://www.vishay.com
