Relay SPDT 12A 230VAC 32,5K RT114730

Gruppe:
E6371
RT serie 1 og serie 2 hulmontering print-effektrelæer med en lang række kontaktkonfigurationer og varmelegeme spændinger.
RT1 print-effektrelæer er 12 A, har 3,5 mm benafstand og er fluxtæt
RT2 print-effektrelæer er 12 A, har 5 mm benafstand og er fluxtæt
RT3 print-effektrelæer er 16 A, har 5 mm benafstand og er fluxtæt
RTB print-effektrelæer er 12 A, har 3,5 mm benafstand og er vandtæt
RTD print-effektrelæer er 16 A, har 5 mm benafstand og er vandtæt
RT4 print-effektrelæer er 8 A, har 5 mm benafstand og er fluxtæt
RTE print-effektrelæer er 8 A, har 5 mm benafstand og er vandtætTE Power PCB Relays
Series: RT
Contact: SPDT, DPDT or SPST-NO
Rated Current: 8A, 12A, 16A

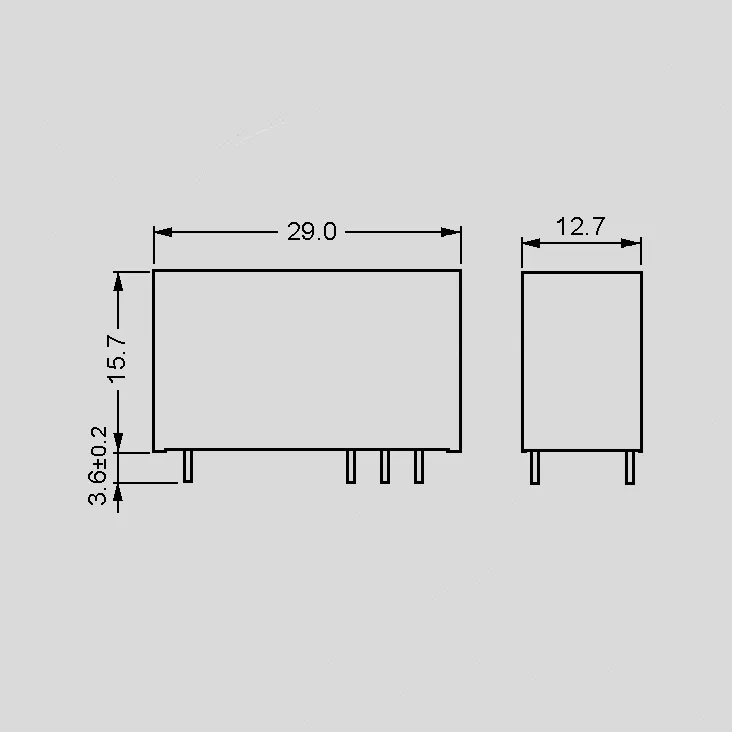

Housing: 29,0x12,7x15,7mm

• Sensitive reel 400mW • 5kV/10mm coil contact • Protection class RTII • Insulation to IEC60664-1

Contact

RT114_,RT314_:

SPDT

RT424_:

DPDT

RT334_:

SPST-NO

Contact Material:

AgNi 90/10

Rated Current

RT114_:

12A

RT314_ RT334_:

16A

RT424_:

8A

Max. Switching Voltage:

240/400V AC

Max. Switching Power

RT114_ (12A):

3000VA

RT314_ RT334_ (16A):

4000VA

RT424_ (8A):

2000VA

Creepage/Clearance:

³10/10mm

Operate/Release Time:

7/3ms

Testing Voltage

Coil/Contact:

5000Vrms

Opening Contact:

1000Vrms

Lifetime Mechanical

DC-Coil:

>30x106 Operations

AC-Coil:

>10x106 Operations

Operating Temperature

DC-Coil:

-40...+85°C

AC-Coil:

-40...+70°C

Weight Approx.:

14g

						Part Nr.	UN	UAn	UAb	PN	RN		[V DC/AC]	[V]	[V]	[mW/VA]	[W]	RT_-12	12	8,4	1,2	400	360	RT_-24	24	16,8	2,4	400	1440	RT_-AC230	230	172,5	34,5	0,74	32500
UN = Rated Voltage, UAn = Operate Voltage, UAb = Release Voltage, PN = Rated Power, RN = Coil Resistance; All Specifications Measured at 23°C

Approvals

Terms of Delivery

Minimum order quantity: 1 PKU = 10 pieces RT_-AC230: 1 PKU = 5 pieces

Manufacturer

TE Connectivity http://www.te.com
