  6. SMD Tantalum Capacitor 0,22uF 35V A

SMD Tantalum Capacitor 0,22uF 35V A

Varenummer:
102-891
Varekode:
TCS0,22U35A
Vægt:
0 g
Lagerstatus:
Ikke på lager

kr 0,00 0.0 DKK kr 0,00 Inklusiv moms

kr 0,00 Inklusiv moms

Anmod os om en pris

v/10
Kr. 3,50
v/25
Kr. 3,16
v/100
Kr. 2,40
v/2000
Kr. 1,16

Denne kombination eksistere ikke.

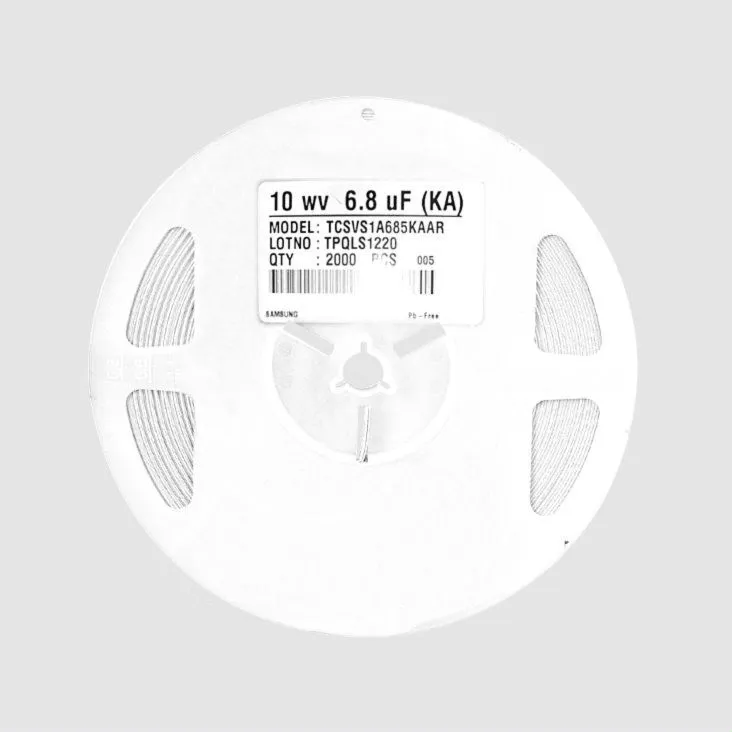

https://elektroniklavpris.odoo.com/web/image/product.template/58647/image_1920?unique=a5cf409 https://elektroniklavpris.odoo.com/web/image/product.template/58647/image_1920?unique=a5cf409
Features
• 4 chip sizes
• For all general soldering procedures withstanding 260°C for 5s
Technical Specifications
Rated Voltage:
 See Table
Capacitance Tolerance:
 ±10%
Temperature Range:
 -55°C...+85°C1)
Leakage Current (Large Values Valid):
 0,01xCNxUN or 0,5μA
Dissipation Factor Tan d
C�1,0μF:
 4%
1,5 to 6,8μF:
 8%
10 to 68μF:
 8%
C³100μF:
 10%
Part Nr.
 C
 UN
 U125
 RESR
 Chip
 Series
  [μF]
 [V=]
 [V=]
 [W]
 Size

0,22U35A 0,22
 35
 22
 18
 A
 SVN
0,33U35A 0,33
 35
 22
 15
 A
 SVN
0,47U35A 0,47
 35
 22
 12
 A
 SVS
0,47U35B 0,47
 35
 22
 8
 B
 SVN
0,68U35A 0,68
 35
 22
 10
 A
 SVS
001U16A 1
 16
 10
 10
 A
 SVN
001U25A 1
 25
 25
 8
 A
 SVS
001U35A 1
 35
 22
 7,5
 A
 SVS
001U35B 1
 35
 22
 5
 B
 SVN
001,5U25A 1,5
 25
 25
 8
 A
 SVS
001,5U35B 1,5
 35
 22
 5
 B
 SVS
002,2U16A 2,2
 16
 10
 6
 A
 SVS
002,2U20A 2,2
 20
 13
 7
 A
 SVS
002,2U35B 2,2
 35
 22
 4,2
 B
 SVS
003,3U16A 3,3
 16
 10
 6
 A
 SVS
003,3U35C 3,3
 35
 22
 2,5
 C
 SVN
004,7U10A 4,7
 10
 6,3
 6
 A
 SVS
004,7U16A 4,7
 16
 10
 4
 A
 SVS
004,7U20B 4,7
 20
 13
 3,5
 B
 SVS
004,7U35C 4,7
 35
 22
 2,5
 C
 SVS
006,8U10A 6,8
 10
 6,3
 6
 A
 SVS
006,8U16B 6,8
 16
 10
 3,5
 B
 SVS
010U10A 10
 10
 6,3
 2
 A
 SVS
010U16B 10
 16
 10
 3,5
 B
 SVS
010U25C 10
 25
 25
 1,5
 C
 SVS
010U35D 10
 35
 22
 1
 D
 SVS
022U6,3B 22
 6,3
 4
 3,5
 B
 SVS
022U6,3A 22
 6,3
 4
 2
 A
 SVS
022U10B 22
 10
 6,3
 3
 B
 SVS
022U16C 22
 16
 10
 1,6
 C
 SVS
022U25D 22
 25
 25
 0,8
 D
 SVS
022U35D 22
 35
 22
 0,9
 D
 SVS
033U6,3B 33
 6,3
 4
 3
 B
 SVS
033U16C 33
 16
 10
 1,5
 C
 SVS
033U20D 33
 20
 13
 0,8
 D
 SVS
047U6,3B 47
 6,3
 4
 1,3
 B
 SVS
047U16D 47
 16
 10
 0,8
 D
 SVS
068U10D 68
 10
 6,3
 0,8
 D
 SVS
100U10D 100
 10
 6,3
 0,7
 D
 SVS
100U16D 100
 16
 10
 0,8
 D
 SVS
C = Capacitance, UN = Rated Current DC up to 85°C, U125 = Decreased Rated Voltage DC at Operating Temperature up to 125°C, RESR = Equivalent Series Resistance (100kHz)
Dimensions
Chip
 L
 W1
 W2
 H
 Z
  [mm]
 [mm]
 [mm]
 [mm]
 [mm]
A 3,2±0,2
 1,6±0,2
 1,2±0,1
 1,6±0,2
 0,8±0,3
B 3,5±0,2
 2,8±0,2
 2,2±0,1
 1,9±0,2
 0,8±0,3
C 6,0±0,3
 3,2±0,3
 2,2±0,1
 2,5±0,3
 1,3±0,3
D 7,3±0,3
 4,3±0,3
 2,4±0,1
 2,8±0,3
 1,3±0,3
Labelling
Polarity bar (+), operating voltage, capacitance
Manufacturer
Samsung
http://www.sem.samsung.com
